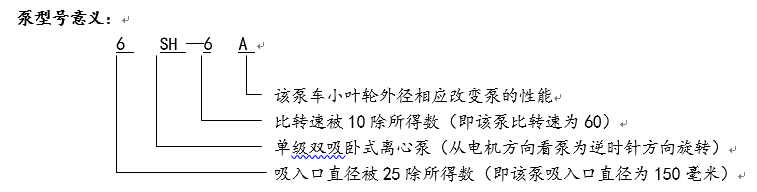

SH型泵是单级双吸，卧式中开离心泵。

本型泵的主要部件有：泵体;泵盖;叶轮;轴;双吸密封环;轴套;轴承;等。

除轴的材料为优质碳素钢外，其余多为铸铁制成。(根据用户需要，可以改变过流部件材质)

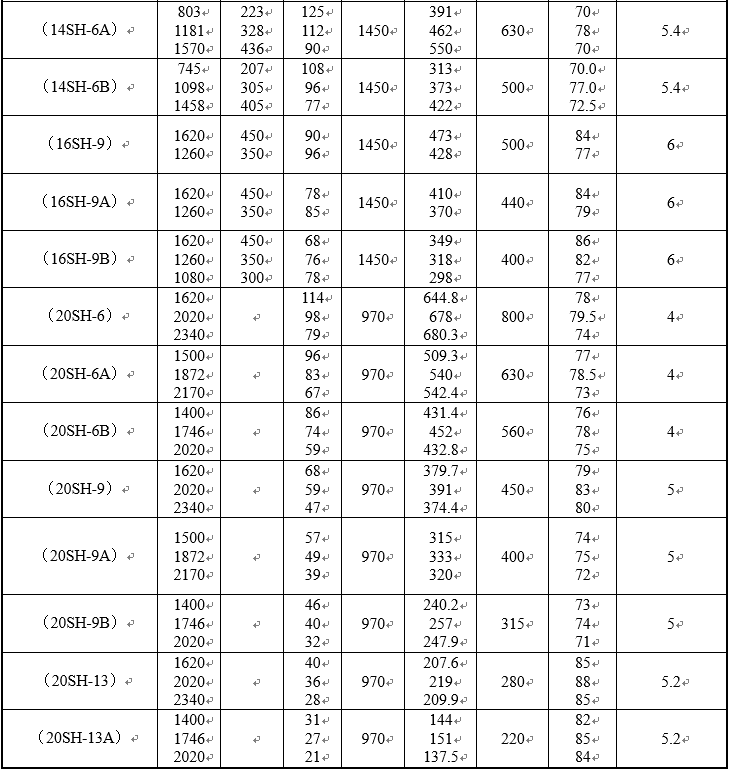

受篇幅限制部分水泵型号参数未显示，如需完整参数请垂询400-101-0731

安 装 要 求

1、检查水泵和电动机应无损坏。

2、基础尺寸应符合泵机组的安装尺寸。

3、安装顺序：

（1）将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔形垫块的方法校正水平，并拧紧地脚螺栓，以防走动。

（2）在基础与泵底脚之间灌注混凝土。

（3）待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。

（4）校正电动机轴与水泵轴的同轴度。使两轴成一直线，在两联轴器外圆上的不同轴度允差0.1毫米，端面间隙沿圆周的不均匀度允差0.3毫米（在联接进出水管路及试运行后再分别校核一遍，仍应条例上述要求）。

（5）在检查电动机轴向与水泵的转向相一致后，装上联轴器的联接柱销。

4、进出水管路应另设支架支撑，不得借泵体支承。

5、水泵与管路之间结合面，应保证良好的气密性，尤其是进水管路，必须保证严格的不漏气，并且在装置上应无窝存空气的可能。

6、如水泵安装在进水位以上时，为了灌泵起动，一般可装底阀，也可采用真空引水的方法。

7、水泵与出水管路之间，一般需装闸阀和止回阀（扬程小于20米的可不用），止回阀装在闸阀后面。

8、泵、电机安装尺寸以常用电机计算，根据用户需要或实际选用的其它电机，其安装尺寸请用户按实际计算。

以上所述的安装方法是指不配带公共底座的水泵机组。安装配还公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平，然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的水泵相同。

使 用 说 明

1、起动与停止：

（1）起动前，转动泵的转子，应该轻滑均匀。

（2）关闭出水闸阀，向泵内注水（如无底阀则用真空泵抽吸引水），要保证泵内充满水，无空气窝存。

（3）如果泵上装有真空表和压力表，要关闭其与泵相连接的旋塞再起动电动机，待转速正常后现打开；然后逐渐打开出水闸阀，如流量过大，可以适当地关小闸阀进行调节；反之流量过小时，将闸阀开大。

（4）均匀地拧紧填料压盖上的压紧螺母，使液体成滴状漏出，同时注意填料腔处的温升。

（5）当停止水泵运转时，要先关闭真空表及压力表旋塞和出水管路上的闸阀，然后关闭电动机的电源，如所处环境的温度较低时，则应将泵体下部的四方螺塞打开，去掉剩水，以免冻裂。

（6）长期停止不用时。应拆开水泵，将零件上的水擦干，在加工表面涂上防锈油保管好。

2、运转：

（1）水泵轴承最高温度不应超过75℃

（2）润滑轴承用的钙基黄油的数量以占轴承体空间的1/3～1/2为宜。

（3）填料磨损时可适当压紧填料压盖，若磨损过多应加以更换。

（4）定期检查弹性联轴器部件，注意电机轴承温升。

（5）运转过程中，如发现噪声或其他不正常的声音时，应立即停车，检查其原因，加以消除。

 装配与拆卸

1、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖、挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、分别检查转子部件上叶轮的密封部位外圆，轴套外圆，其径向跳动应不超过下表的规定。

单位：毫米

3、将转子部件装在泵体上，调整叶轮，使其轴向位置位于两侧双吸密封环的中间后加以固定，并将轴承体压盖用固定螺钉坚固。

4、装上填料，放好中开面纸垫，装上泵盖打紧螺尾锥销后，拧紧泵盖螺母，最后装上填料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

5、装配完成后，用转动泵轴，应没有控碰现象，转动比较轻滑均匀却可，拆卸可按上述装配顺序相反地进行。
