IS单级单吸离心泵

您当前的位置：首页>产品中心> IS单级单吸离心泵

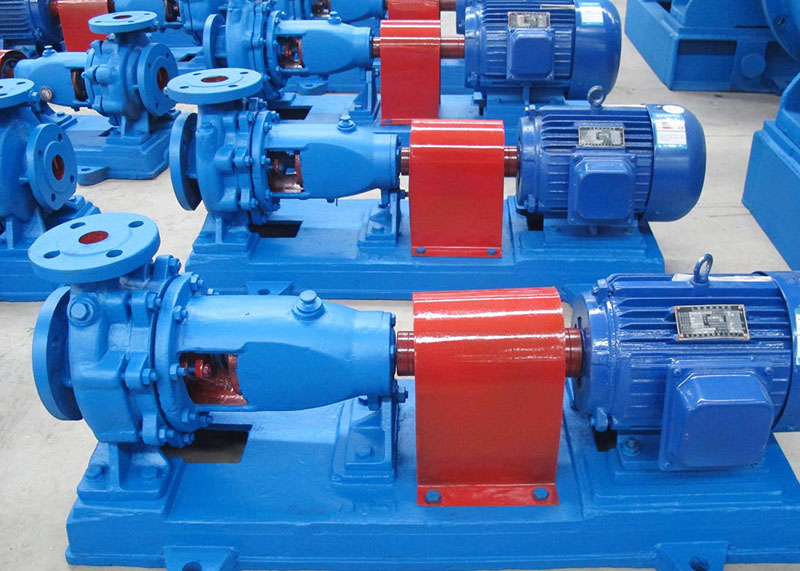

IS单级单吸离心泵

产品分类：IS单级单吸离心泵
流量范围：IS单级单吸离心泵
扬程范围：10-180m
输送温度：-20-150℃
吸入压力：≤0.6Mpa
密封形式：填料/机械密封
密封材质：盘根/合金

立即购买

产品详情
型号参数
注意事项
故障处理
装配拆卸

IS型泵系单级单吸（轴向吸入）清水离心泵，适用于工业和城市给水、排水，亦可用于农业排灌。供输送清水或物理及化学性质类似清水的其它液体之用。温度不得高于80℃。

IS型泵系列性能范围（按设计点计）

转速n：2900r/min和1450 r/min

进口直径：50～200mm

流量Q：6.3～400 mm

扬程H：5～125 mm

IS型系列泵型谱及主要性能参数见图2和表1。

型号说明，例如：

IS80-65J-160A

IS——单级单吸清水离心泵

80——吸入口直径（㎜）

65——排出口直径（㎜）

J——表示降速使用

160——叶轮名义直径（㎜）

A——A、B、C叶轮直径经第一、二、三次切割

结构说明

IS型泵系根据国际标准IS02858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（6）及悬架轴承部件（12）等所组成。

IS型泵的泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。

泵的壳体（即泵体泵盖）构成泵的工作室，叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和部分轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。

1、泵体 2、泵盖 3、叶轮 4、轴

5、密封环 6、叶轮螺母 7、制动垫圈 8、轴套

9、填料压盖 10、填料环 11、填料 12、悬架轴承部件

受篇幅限制部分型号参数未显示，如需完整参数型号请垂询400-101-0731

型号	流量（m3/h）	扬程（m）	转速 r/（min）	汽蚀余量（m）	效率（％）	功率（kW）	功率（kW）	重量（KG）	长宽高尺寸（mm）	进出口直径（mm）
型号	流量（m3/h）	扬程（m）	转速 r/（min）	汽蚀余量（m）	效率（％）	轴功率	配带功率	重量（KG）	长宽高尺寸（mm）	吸入	排出
IS150-125-250	120 200 240	22.5 20 17.5	1450	3.0 3.0 3.5	71 81 78	10.4 13.5 14.7	18.5	142	670×400×605	150	125
IS150-125-315	120 200 240	32	1450		78		30	216	670×500×630	150	125
IS150-125-400	120 200 240	53 50 46	1450	2.0 2.6 3.5	62 75 74	27.9 36.3 40.6	45	225	670×500×715	150	125
IS200-150-250	240 400 460	20	1450		82	26.6	37	185	690×500×655	200	150
IS200-150-315	240 400 460	37 32 28.5	1450	3.0 3.5 4.0	70 82 80	34.6 42.5 44.6	55	240	830×550×715	200	150
IS200-150-400	240 400 460	55 50 45	1450	3.0 3.8 4.5	74 81 76	48.6 67.2 74.2	90	250	830×550×765	200	155
IS125-80-160	96 160 192	36 32 28	2900	5.6	72 80 77	13.1 17.5 19.0	22			125	80
IS125-80-160	48 80 96	9 8 7	1450	2.5	69 77 74	1.71 2.26 2.47	3			125	80
IS125-80-200	96 160 192	55 50 46	2900	5.2	66 80 78	21.8 27.2 30.8	37			125	80
IS125-80-200	48 80 96	13.6 12.5 11.5	1450	2.5	63 77 75	2.85 3.54 4.0	4			125	80
IS125-80-250	96 160 192	87 80 73	2900	4.8	65 77 74	35.0 45.3 51.6	55			125	80
IS125-80-250	48 80 96	21.8 20 18.3	1450	2.2	62 74 71	4.59 5.89 6.72	7.5			125	80
IS125-80-315	96 160 192	133 125 119	2900	4.5	58 73 73	60.0 74.6 85.2	90			125	80
IS125-80-315	48 80 96	33.5 32 30	1450	2.1	55 70 70	7.96 9.96 11.2	15			125	80
IS125-80-400	60 100 120	52 50 48.2	1450	2.5 2.5 3.0	53 65 67	16.1 21.0 23.6	30			125	80
IS150-125-200	200 186 171	12.5 10.8 9.1	1450	3.2	81 77 75	8.4 7.1 5.65	11 11 7.5	270 270 230	1365×540×505	150	125
IS200-200-200	280 400 520	14.8 12.5 8	1450	4 4.5 5.5	74 84 74	15.3 16 15.3	18.5		690×500×655	200	200
IS250-200-315	380 630 760	35.5 32 29	1480	5.5	71 84.5 84	51.72 64.94 71.43	90			250	200
IS250-200-400	380 630 760	52 50 46.7	1480	5.5	71 84.5 82.5	75.76 101.48 117.11	132			250	200
IS300-200-315	600 1000 1200	38 32 28	1480	7.5	72 86 85	86.2 101.29 107.6	132			300	250
IS300-250-400	600 1000 1200	53.5 50 47.2	1480	7.5	73 86 84	119.76 158.26 183.56	200			300	250
IS350-250-315	960 1600 1920	38.4 32 26.5	1480	11	77 85 82	130.33 163.97 168.91	200			350	300
IS350-300-400	960 1600 1920	56.5 50 44	1480	11	77 87 84	191.75 250.32 273.77	280			350	300
IS250-200-315Z	380 630 760	41 38 35	1480	5.5	71 84.5 84	59.74 77.12 86.2	110			250	200
IS250-200-315A	360 590 720	31.6 28.5 25.8	1480	5.4	69.5 83 82.5	44.56 55.15 61.29	75			250	200
IS250-200-315B	340 590 670	27.7 25 22.6	1480	5.3	68.5 82 81.5	37.43 46.48 50.58	75			250	200
IS250-200-400Z	380 630 760	56.3 54.5 51.5	1480	5.5	71 84.5 82.5	82.03 110.61 129.15	160			250	200
IS250-200-400A	360 600 720	46.8 45 42	1480	5.4	69.5 83 81	65.99 88.55 101.63	110			250	200
IS250-200-400B	340 560 680	41.6 40 37.4	1480	5.3	68.5 82 80	56.21 74.36 86.54	110			250	200
IS250-200-400C	320 530 640	36.4 35 32.7	1480	5.1	67.5 81 79	46.98 62.34 72.11	90			250	200
IS300-250-315Z	600 1000 1200	43.8 37.5 34	1480	7.5	72 86 86	99.36 118.7 129.15	160			300	250
IS300-250-315A	570 940 1130	33.8 28.5 24.8	1480	7.3	70.5 84 83.5	74.39 86.82 91.62	110			300	250
IS300-250-315B	530 880 1060	29.7 25 21.9	1480	7.1	69.5 83 82.5	61.66 72.16 76.6	90			300	250
IS300-250-400Z	600 1000 1200	66.5 65 62	1480	7.5	73 86 84	148.79 205.75 241.1	250			300	250
IS300-250-400A	570 950 1140	48 45 42.5	1480	7.3	71 84 82	104.9 138.54 160.84	200			300	250
IS300-250-400B	540 890 1070	42.8 40 37.7	1480	7.1	70.5 83.5 81	89.24 116.06 135.57	160			300	250
IS300-250-400C	500 840 1000	37.5 35 33	1480	7.0	69.5 82.5 80	73.44 97.01 112.29	132			300	250
IS350-300-400A	910 1520 1820	50.8 45 39.5	1480	10.8	75.5 85.5 82.5	166.68 217.78 237.21	250			350	300
IS350-300-400B	860 1430 1720	45.2 40 35.2	1480	10.5	75 84.5 81.5	141.09 184.27 202.22	250			350	300
IS350-300-400C	800 1340 1610	39.5 35 30.8	1480	10.2	74 83.5 80.5	116.25 152.9 167.69	200			350	300

故障	原因	解决办法
1、水泵不吸水，压力表及真空表的指针在剧烈摆动	注入水泵的水不够，吸入管路水管或仪表漏气	再往水泵内注水或拧紧堵塞漏气处
2、水泵不吸水，真空表表示高度真空	底阀没有打开，或已淤塞，吸入管路阻力太大，泵安装高度太高	校正或更改底阀，清洗或更改吸入管路，减低吸水高度
3、看压力表水泵出水处是有压力，然而水管仍不出水	出水管阻力太大，旋转方向不对，叶轮淤塞	检查或缩短水管及检查电机，取下水管接头，清洗叶轮
4、流量低于预计	水泵淤塞，口环磨损过多	清洗水泵及管子，更换口环
5、水泵耗费的功率过大	填料函压得太紧，填料函发热，因磨损叶轮坏了，水泵供水量增加	拧紧填料函，或将填料取出来打方一些，更换叶轮，增加出水管路的阻力，来降低流量
6、水泵内部声音反常，水泵不上水	流量太大，吸水管内阻力太大，吸水高度过大，在吸水处有空气渗入，所输送的液体温度过高	增加出水管得阻力以减低流量，检查泵吸入管内阻力，检查底阀减少吸水高度。拧紧堵塞漏气处。降低液体温度
7、轴承过热	没有油，水泵轴与电机轴不在一条中心线上	注油，把轴中心校准
8、水泵振动	泵轴与电机轴不在一条中心线上或泵轴倾斜了	把水泵和电机的轴中心线对准
