一、泵的简介
ZX系列是卧式、单级单吸悬臂式离心泵。工作介质温度从-80℃~+350℃，工作压力可达1.6Mpa，扬程5～125m。

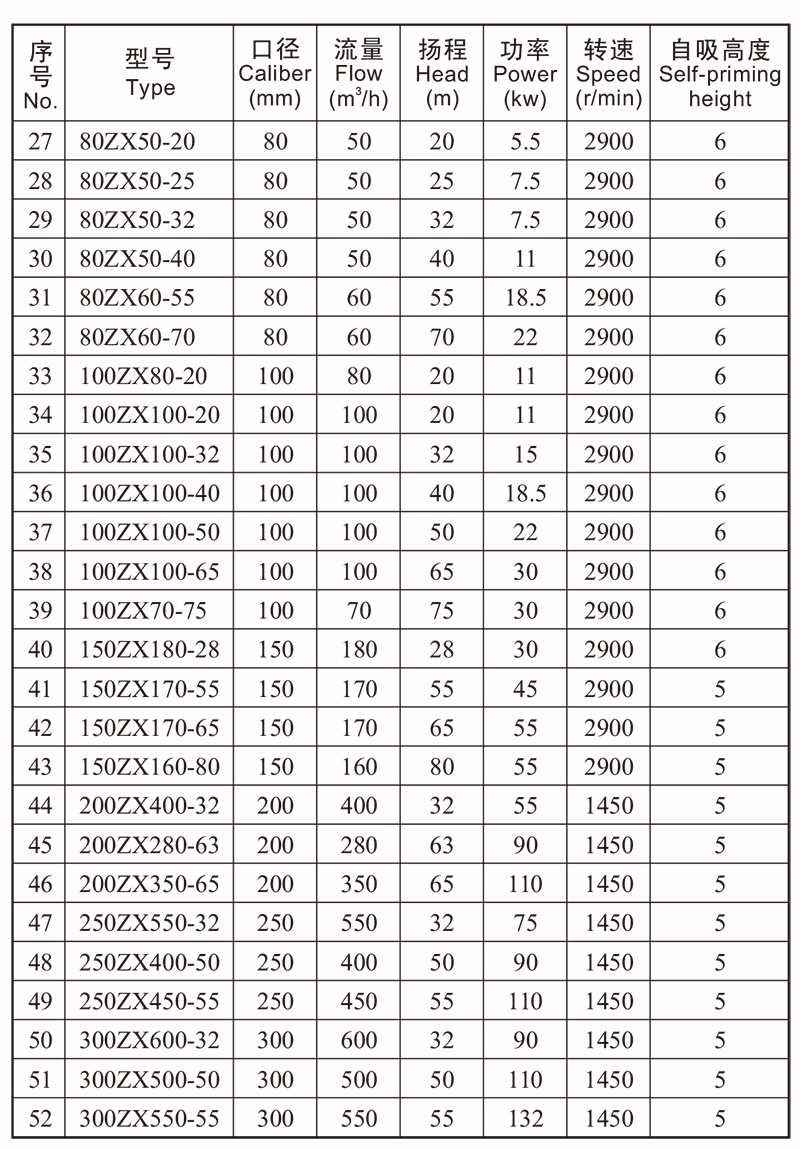

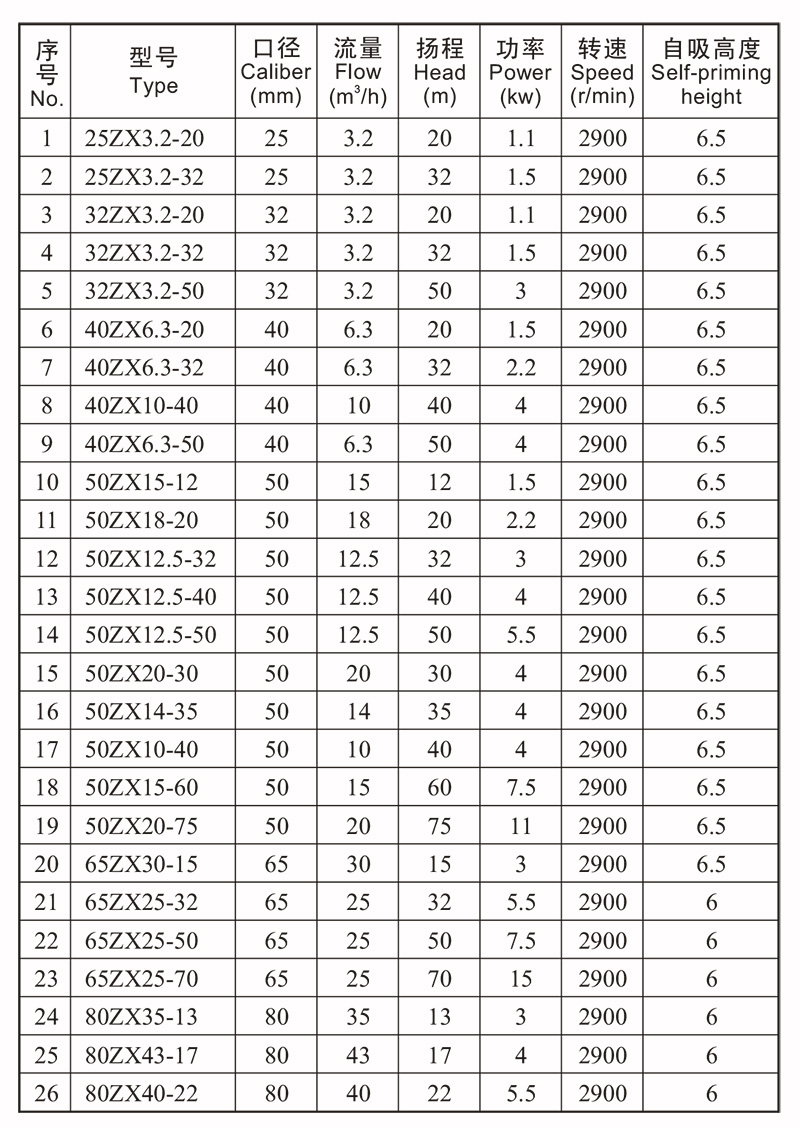

二、工作原理与结构说明
该泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸人管路中吸人的气体再次混合，在高速旋转叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投人正常作业。
|

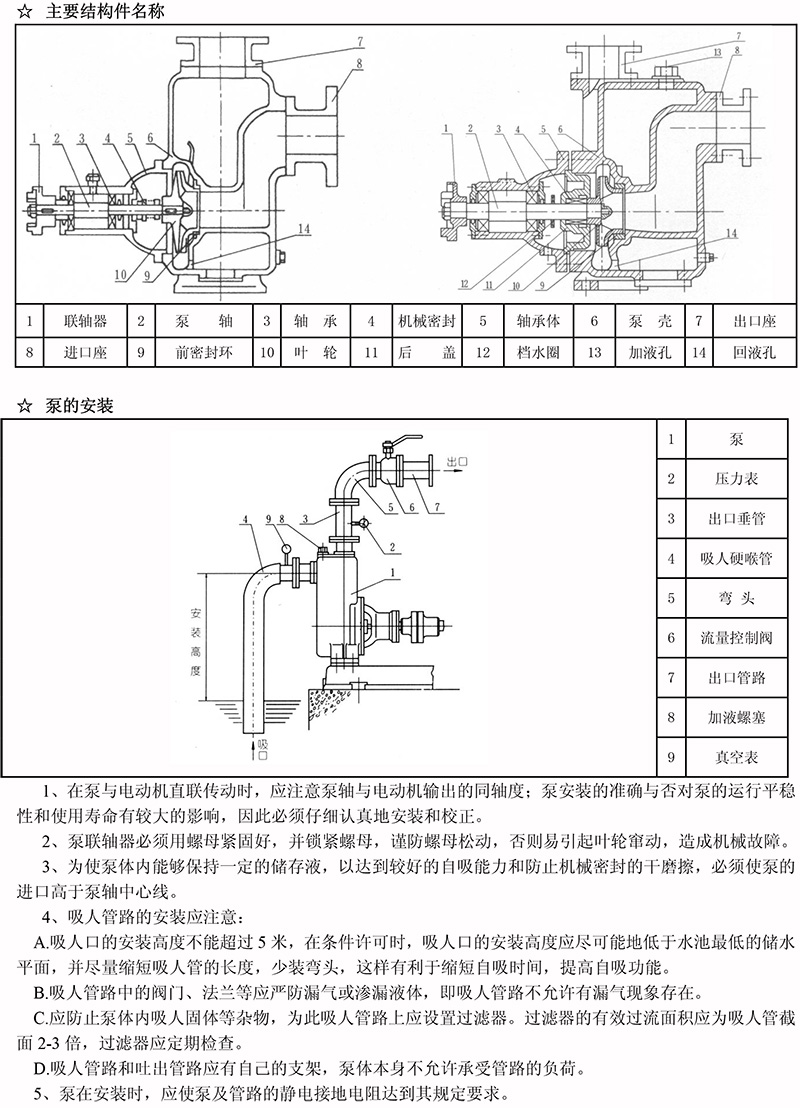

1 |
联轴器 |
2 |
泵 轴 |
3 |
轴 承 |
4 |
机械密封 |
5 |
轴承体 |
|
6 |
泵 壳 |
7 |
出口座 |
8 |
进口座 |
9 |
前密封环 |
10 |
叶 轮 |
|
11 |
后 盖 |
12 |
档水圈 |
13 |
加液孔 |
14 |
回液孔 |
|
|
