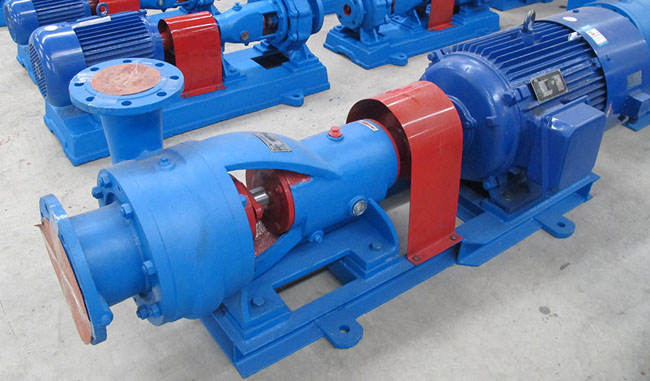

NB、NBA型泵是单级单吸悬臂式离心泵，主要由进水口、泵体、叶轮、轴和轴套等零件组成。伸出端由一个滑动轴承和一对滚动轴承支承，滚动轴承用油脂润滑。
泵的轴封采用软填料密封或机械密封。
泵的传动通过弹性联轴器由电机直接驱动，从电机方向看，泵均为逆时针方向旋转。
|
参数 型号 |
流 量 Q |
扬程 H |
转速 n |
轴功率 Pa |
电 机 |
效率 η |
必需汽 蚀余量 ＮＰＳＨｒ |
泵重 |
||
|
功率 P |
型 号 |
|
||||||||
|
m3/h |
l/s |
m |
rpm |
kW |
kW |
% |
m |
kg |
||
|
2.5N3×2
|
8 10 12 |
2.22 2.78 3.33 |
52.5 51.5 50.5 |
2950
|
3.05 3.42 3.74 |
5.5
|
Y132S1-2
|
37.5 41 44 |
1.9 2 2.2 |
50
|
|
3N6
|
16.5 22 30 |
4.8 6.1 8.34 |
62 61 58 |
2950
|
6.65 7.4 8.8 |
11
|
Y160M1-2
|
44 49 54 |
1.5 1.7 1.9 |
80
|
|
4N6A
|
30 45 50 |
8.33 11.1 13.9 |
40 38 37.7 |
2950
|
6.3 7.3 8.25 |
11
|
Y160M1-2
|
49 55.5 58.5 |
1.6 1.8 2.0 |
92
|
|
4N6×2
|
25 40 50 |
6.95 11.1 13.9 |
130 125 120
|
2950
|
21.1 25 27.3
|
37
|
Y200L2-2
|
42 54 60 |
2.0 2.2 2.4 |
170
|
|
6N6 |
60 90 120 |
16.7 25. 33.3 |
70 66 60
|
2950
|
22.9 25.3 27.7 |
37
|
Y200L2-2 |
50 64 71 |
1.4 1.45 1.5 |
120
|
|
100N130 |
42 52.5 70 |
11.7 14.6 19.5 |
143 141 135 |
2950 |
36 40 46.8 |
55 |
Y250M-2 |
44 49 55 |
1.5 1.3 2.0 |
166 |
|
150N110
|
80 100 110 |
22.2 27.8 30.5 |
122 116 112
|
2950 |
48.3 52.6 55 |
75 |
Y280S-2 |
55 60 61 |
1.35 1.4 1.5 |
188 |
|
100NB45 |
14.4 24 31 |
4.0 6.67 8.62 |
54 50 42 |
2950 |
4.8 6.2 7.0 |
7.5 |
Y132S2-2 |
44 54 52 |
0.65 0.84 0.95 |
40 |
|
100NB60
|
21.6 36 50.4 |
6.0 10.0 14.0 |
69 62 44 |
2950
|
9 11.5 14 |
15
|
Y160M2-2
|
45 53 43.2 |
0.90 0.90 1.0 |
50
|
|
3NBA-5
|
15 20 25 30 |
4.17 5.56 6.94 8.33 |
30 28 25 22 |
2950 |
2.29 2.60 2.85 3.10 |
5.5
|
Y132S1-2
|
53.4 58.7 59.8 58 |
2.8 3.0 3.3 3.7 |
45 |
|
65N85 |
9 12 15 |
88 85 81 |
2950 |
6.7 7.89 8.8 |
11 |
Y160M1-2
|
32 42.2 45 |
2.0 2.0 2.5 |
195 |
|
|
GNL3-A |
5 6 9 11 |
1.39 1.67 2.50 3.06 |
44 42 39 34 |
2950
|
1.71 1.78 2.03 2.00 |
3
|
Y100L-2
|
35 38.5 47 51 |
0.6 0.62 0.65 0.7 |
140
|
|
GNL3-B
|
12 15 18 20 |
3.33 4.17 5.00 5.56 |
48 45 41 38 |
2950 |
3.08 3.54 3.87 4.06 |
5.5 |
Y132S1-2 |
51 52 52 51 |
0.65 0.7 0.72 1.05 |
140 |
|
GN3/12 |
5 7 9 12 15 |
1.39 1.94 2.50 3.33 4.17 |
41 39 36 32 25 |
2950 |
1.51 1.65 1.76 1.97 2.08 |
2.2 |
Y90L-2 |
37 45 50 53 49 |
0.8 0.8 0.8 1.2 1.2 |
45 |
泵的安装
除一般安装要求外，对于卧式泵应使泵的轴心线和电机轴心线在同一水平直线上。对
于立式泵则要求泵的轴心线和电机轴心线在同一垂直线上。
1、安装前的准备工作
（1）检查泵和电动机，确实没有损坏，泵内也无异物
（2）准备好工具和起重机械
13）按图检查设备的基础。
2、安装顺序
（1）清除底座上的油腻和污物，把底座放在预先埋好的地脚螺钉上，底座下垫有成对楔子；
（2）用水平仪检查泵座的水平度
（3）用水泥浇灌地脚螺栓孔眼和泵座内腔使之充满
（4）水泥浆完全硬化后，拧紧地脚螺栓的螺母
（5）仔细清除泵座的支持平面，再次检查水平度，清除水泵及电机地脚平面，并把水泵
和电机放到泵座上去
（6）按下图检查水泵轴与电机轴的水平度
（8）脱气管一端接在进口接管处，一端接在冷凝器上部
（9）水封水可以从吐出管路的逆止阀门后装置管路管道引入
3、安装管路时一定考虑下列各项
（1）管道应有它自己的支架，以免所有质量压在泵上
（2）吸入管道应完全密封，进行0.2Mpa的静水压试验吸入管路的形状应避免形成气
囊
（3）吸入管路内水流速度应等于或小于2.0米/秒，吸入管路不要过长，但又应尽量避
免急剧的转弯，不允许安装闸阀。
（4）吸入管口径最后大于泵吸入口直径1-2梢为宜。
装配与拆卸
N型泵装配与拆卸所需工具与规格如同普通机械，主要要求分述如下
1、支承部分
将加温至80℃～95℃左右的前后滚珠轴承分别装于轴上然后装入托架体，其轴向定位是以前滚珠轴承压盖为准，轴的轴向位移为0.15～0.30毫米。
2、工作部分
（1）泵体装入托架后检查E面（图一）对轴心跳动不大于0.15毫米。
（2）叶轮装配
装上轴套要小心里面的紫铜垫片，不得歪斜和碰损叶轮，固定完毕后要检查密封环跳
动不大于0.075毫米。
叶轮装配要注意从吸入口方向看去叶轮是顺时针方向旋转。
（3）诱导轮装配
诱导轮装配检查外圆与泵盖间隙不得小于0.1毫米。
（4）填料函装配
根据轴径所需长度截切油浸石墨石棉绳，为使围成圆圈时接头平直严密，切口倾斜约
45°为宜，填料装入填料函体时，其接头相互错开120°角。填料压盖适当压紧，在运转
中泄漏量每分钟20～30滴为宜。
（5）泵的拆卸要利用泵本身所备的起螺装置，各结合面要严加保护不得损伤。
