DP型自平衡多级离心泵

产品分类：D（P）自平衡多级泵
流量范围：DP型自平衡多级离心泵
扬程范围：50-1536m
输送温度：-20～150℃
吸入压力：≤0.6Mpa
密封形式：机械密封
密封材质：合金

立即购买

产品详情
型号参数
注意事项

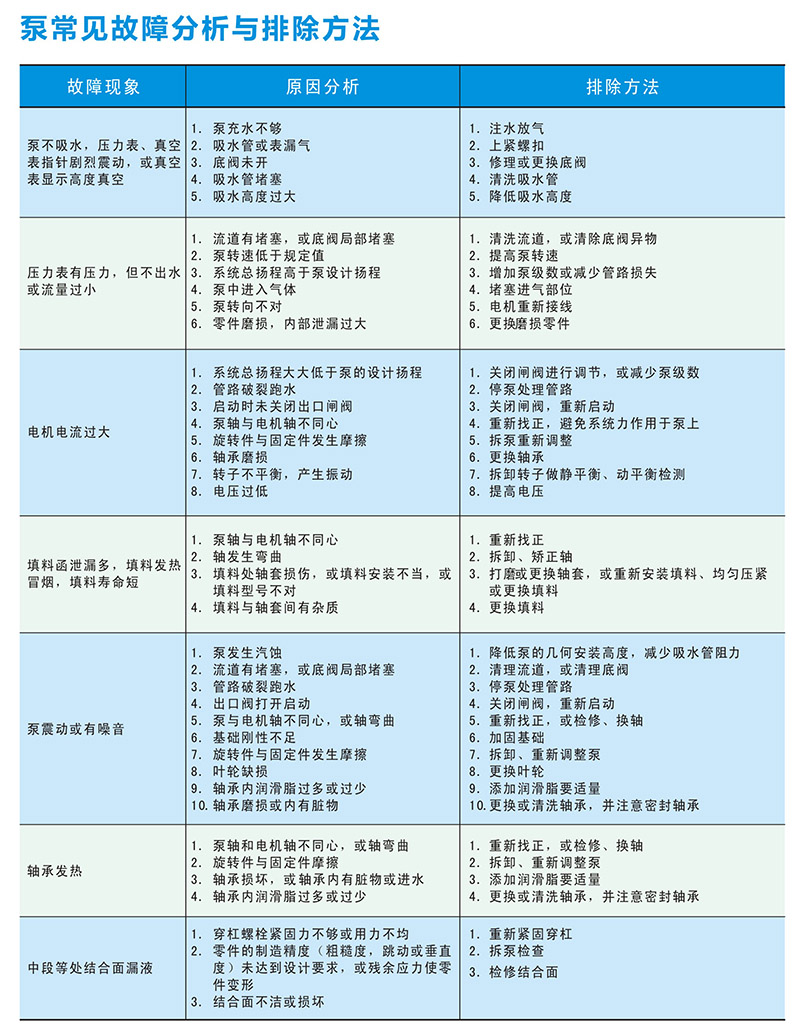

故障处理

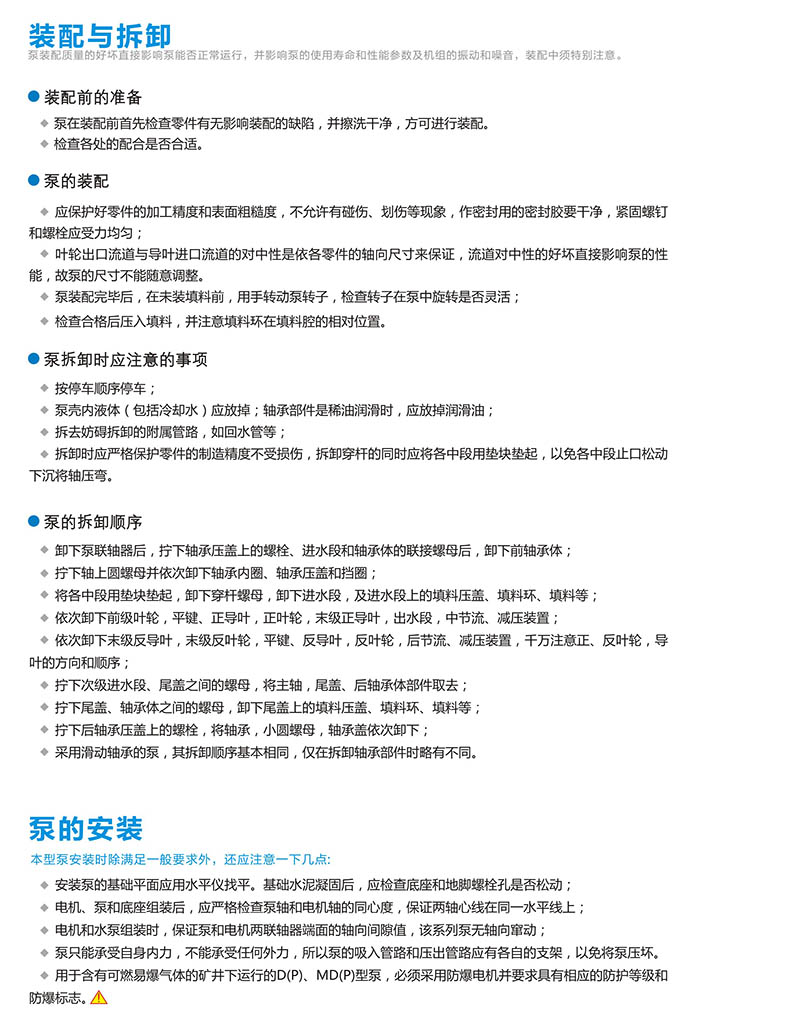

装配拆卸

D(P)型高效自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合

本公司多年设计经验，依据APII610标准研究开发的高效高压多级离心泵产品在行业内居于技术领先地位。具有高效区宽、性能范围厂、汽蚀生能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。

D(P)型高效自平衡多级泵将传统多级节段式离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构是采用平衡盘或平衡鼓结构的多级离心泵最好的更新换代产品。

D(P)型高效自平衡多级泵由于无平衡装置，即无平衡盘的园盘摩擦损失又无平衡回流损失，所以泵效率比同类别多级泵提高 5-14%，同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障，大大延长泵的使用寿命。无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周刳成本。多年的运行证明.该产品性能达到国际同类产品的先进水平。

D(P)型高效自平衡多级泵供输送固体颗粒不大干2%(粒度小于1m)，介质固体浓度小于5%Wt。温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。

泵材质有HT200、OT600、304、304L.316L、317L、904L、CD4等供用户选。

执行标准

GB/T5657-95《离心泵技术条件(Ⅲ类)》

JB/T1051-93《多级清水离心泵型式及基本参数》

GB/T3216-2005《回转动力泵水力性能验收试验1级和2级》

MT/T114-2005《煤矿用多级离心`泵》

按其使用范围主要分为以下几个类型：

D(P)型卧式多级清水离心泵

用于输送不舍固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。适用于矿山、工厂和城市给排水工程之用。

自平衡多级离心泵主要用途

●在工业设备中的锅炉供水系统和冷凝水输送

●在石油化工，煤化工、化学工业介质输送

●在剪切设备中的冷水输送

●在除氧化设备中的压力水输送

●在工业过程中的高压水生产

●化工工艺流程

●油田注水，矿山排水

●卤液采输

●压缩机、脱壳机等设备的水输送

自平衡多级离心泵工作原理

泵轴在电动机的带动下旋转，对液体作功，使其能量增加，液体由吸入池经由泵的进水段、正叶轮、正导叶、中段、口、过渡管、次级进水段、反叶轮、反导叶、出水段的垂直源源不断的送出。

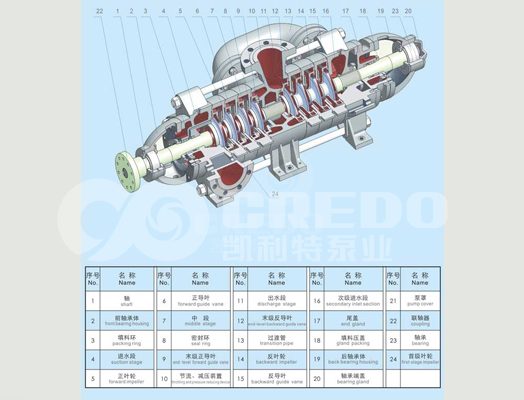

自平衡多级离心泵泵的结构

泵为单吸或双吸进口的卧式节段式多级自平衡离心泵，泵的上或水平、排出口垂直向上布置。

●主要由进水段、中段、出水段、次级进水段、正导叶、反叶轮、轴、节流和减压装置、挡套、轴承体、过渡管等零强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水采用二硫化钼润滑脂金属面硬密封，转于由装在轴上的正置、反叶轮、轴套、轴承挡套等零件组成，轴承采用“固构，驱动端采用圆柱滚于轴承;末端采用角接触球轴承段、中段、出水段、次级进水段、正导叶、反导叶、过渡管

●转子部分与固定部分之间装有密封环、导叶套等进行密封套的磨损程度己影响泵的工作性能时应厦时予以更换。

●轴的密封形式有机械密封和填料密封两种。泵采用填料密置安放要正确，填料的松紧程度必须适当，以液体能滴种密封元件装在密封腔内，腔内要通入一定压力的水，起水作用。在轴封处装有可更换的轴套，以保护泵轴泵可以在路的情况下更换轴承、密封。

●该系列泵通过弹性柱销联轴器或膜片联轴器由原动机直接向看，泵为顺时针方向旋转。

●电机常规配置为Y2系列电机，在有可燃易爆气体的场合采机。

传统多级泵大都装有平衡盘等平衡轴向力装置，许多人对平衡盘这个多级泵的重要部件，进行了大量研究，但其基本结构形式没有变化。在多级泵上安装新型平衡装置，可以取消平衡盘和其后的轴封装置，新型装置与传统结构技术指标的比较列于表1.

表1 自平衡多级泵和传统多级泵技术指标的比较
项目	传统多级泵	自平衡多级泵
平衡轴向力原理	靠泄漏产生的压降平衡轴向力，平衡盘的泄漏为泵额定流量的3%~15%，平均约为8%	靠密封形成高、低差平衡轴向力，几平无泄漏。泄漏量全部收回，因此泵的节能效果平均为8%
附带设备	轴封装置（填料箱、填料、水封环、填料压盖和轴套等）、回水管系统	可以全部取消
机械损失	平衡盘本身圆盘摩擦损失和填料摩擦损失	密封面外径小（小于口环直径），端面间为液体摩擦，比压力小，故装置本身机械损失较小，无填料摩擦损失
可靠性	平衡盘的事故多，有时因平衡失灵，使整个转子收到损失	可靠性高，即使装置失灵，只是泄漏增多，轴向力照样能够平衡
轴向尺寸	长	短
试用范围	清洁液体所有多级泵	清洁液体，原理上适用所有阶段式多级泵
对含杂质介质的适应性	因泄漏大，不易采取预防措施，适应差	因基本上无泄漏，易采取预防措施，适应性强
技术	成熟技术	新技术
成本	较低	较高

表2 装新型装置后泵性能的变化
性能参数	变化
扬程H	在原流量下扬程增加8%
比较数	在原流量下减小6%，由此，可设计高泵作低泵用，从面使泵的效率提高
流量q	在原扬程下流量增加10%（应等于平衡盘泄漏量），由此，1台泵顶1.1台泵用，从而减少设备费
轴功率	原流量下轴功率减少5.8%
效率	节能效果提高6%

受篇幅限制部分型号参数未显示，如需完整参数请垂询400-101-0731

参数型号		流量 Q	扬程 H			转速 n	轴功率 Pa		配带电动机				效率 η		必需汽蚀余量		叶轮直径		泵口径
									功率			型号							吸入		吐出
		m³/h	m			rpm	KW		KW				%		m		mm		mm

DP46-50×3	28 46 50			172.5 150 144	2980			24.8 29.9 31		37	Y200L₂-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×4	28 46 50			230 200 192	2980			33.1 39.8 41.3		55	Y250M-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×5	28 46 50			287.2 250 240	2980			41.4 49.8 51.6		75	Y280S-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×6	28 46 50			345 300 288	2980			49.6 56.7 61.9		75	Y280S-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×7	28 46 50			402.5 350 336	2980			57.9 69.7 72.2		90	Y280M-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×8	28 46 50			460 400 384	2980			66.2 79.6 82.6		90	Y280M-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×9	28 46 50			517.5 450 432	2980			74.4 89.6 92.9		110	Y315S-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×10	28 46 50			575 500 480	2980			82.7 99.5 103.5		132	Y315M₁-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×11	28 46 50			632.5 550 528	2980			91 109 113.5		132	Y315M₁-2			53 63 63.2		2.5 2.8 3		208		80		80
DP46-50×12	28 46 50			690 600 576	2980			99.3 119.4 123.9		160	Y315L₁-2			53 63 63.2		2.5 2.8 3		208		80		80
*DP45-120×5	32 45 54			630 600 560	2980			137.3 163.4 179		200	Y315L₂-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×6	32 45 54			756 720 672	2980			164.7 196.1 214.8		250	Y355M₂-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×7	32 45 54			882 840 784	2980			192.2 228.8 250.6		280	Y355L₁-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×8	32 45 54			1008 960 896	2980			219.6 261.4 286.4		315	Y355M-2			40 45 46		2.5 3.5 4				80		80
*DP46-120×9	32 45 54			1134 1080 1008	2980			247.1 294.1 322.3		355	Y355L₁-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×10	32 45 54			1260 1200 1120	2980			274.5 326.8 358		400	Y355-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×11	32 45 54			1386 1320 1232	2980			302 359.5 393.9		450	Y400-2			40 45 46		2.5 3.5 4				80		80
*DP45-120×12	32 45 54			1512 1440 1344	2980			329.4 392.2 429.7		500	Y400-2			40 45 46		2.5 3.5 4				80		80
*DP65-120×5	45 65 78			630 600 550	2980			171.6 212.4 229.1		250	Y355M₂-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×6	45 65 78			756 720 660	2980			205.9 254.9 274.9		315	Y355M-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×7	45 65 78			882 840 770	2980			240.2 297.4 320.7		355	Y355L₁-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×8	45 65 78			1008 960 880	2980			274.5 339.9 365.5		400	Y355-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×9	45 65 78			1134 1080 990	2980			308.8 382.4 412.3		450	Y400-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×10	45 65 78			1260 1200 1100	2980			343.1 424.8 458.2		500	Y400-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×11	45 65 78			1386 1320 1210	2980			377.4 467.3 504		560	Y400-2			45 50 51		3 3.5 4.5				100		100
*DP65-120×12	45 65 78			1512 1440 1320	2980			411.8 509.8 549.8		630	Y400-2			45 50 51		3 3.5 4.5				100		100
*DP80-120×5	56 80 96			635 600 565	2980			182.5 211 221		280	Y315L₁-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×6	56 80 96			762 720 678	2980			219 253 265		315	Y355M-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×7	56 80 96			889 840 791	2980			256 295 309		355	Y355L₁-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×8	56 80 96			1016 960 904	2980			292 337 353		400	Y355-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×9	56 80 96			1143 1080 1017	2980			329 380 397		450	Y400-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×10	56 80 96			1270 1200 1130	2980			365 422 441		500	Y400-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×11	56 80 96			1397 1320 1243	2980			402 464 485		560	Y400-2			53 62 67		3.6 3.8 4.5				100		100
*DP80-120×12	56 80 96			1524 1440 1356	2980			438 506.4 529.2		630	Y400-2			53 62 67		3.6 3.8 4.5				100		100
DP85-45×3	54 85 97			153 135 126	2980			38.1 46 50.5		55	Y250M-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×4	54 85 97			204 180 168	2980			50.8 61.2 67.4		75	Y280S-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×5	54 85 97			255 225 210	2980			63.6 76.7 84.2		90	Y280M-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×6	54 85 97			306 270 252	2980			76.3 91.8 101		110	Y315S-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×7	54 85 97			357 315 294	2980			89 107.5 118		132	Y315M-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×8	54 85 97			408 360 336	2980			101.7 122.5 134.8		160	Y315L₁-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-45×9	54 85 97			459 405 378	2980			114.4 137.9 151.3		160	Y315L₁-2			59 68 66		3.2 4.9 5.8		200		100		100
DP85-67×3	55 85 100			222 201 183	2980			61.5 71.5 76.6		90	Y280M-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×4	55 85 100			296 268 244	2980			82.1 95.4 102.2		110	Y315S-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×5	55 85 100			370 335 305	2980			102.5 119.3 127.7		160	Y315L₁-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×6	55 85 100			444 402 365	2980			123.1 143.1 152.8		185	Y315M₁-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×7	55 85 100			518 469 427	2980			143.6 166.9 178.8		200	Y315L₂-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×8	55 85 100			592 536 488	2980			164.1 190.8 204.3		220	Y355M₁-2			54 65 65		3.3 4 4.4		235		150		150
DP85-67×9	55 85 100			666 603 549	2980			184.6 214.6 229.9		250	Y355M₂-2			54 65 65		3.3 4 4.4		235		150		150
DP85-80×5	54 85 108			440 400 350	2980			122.2 142.5 156.1		185	Y315M₁-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×6	54 85 108			528 480 420	2980			146.6 171 187.3		200	Y315L₂-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×7	54 85 108			616 560 490	2980			170.9 199.3 218.4		250	Y355M₂-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×8	54 85 108			704 640 560	2980			195.3 227.8 249.6		280	Y355L₁-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×9	54 85 108			792 720 630	2980			219.6 256.3 280.7		315	Y355L₂-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×10	54 85 108			880 800 700	2980			244.2 284.8 311.9		355	Y355L₁-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×11	54 85 108			968 880 770	2980			268.6 313.2 343		400	Y355-2			53 65 66		4.5 4.4 5.3		250		100		100
DP85-80×12	54 85 108			1056 960 840	2980			293 341.7 374.3		400	Y355-2			53 65 66		4.5 4.4 5.3		250		100		100
