SA、SAP型泵进、出口均在泵轴心线下方,与轴线垂直呈水平方向。泵主要由泵体、泵盖、叶轮、轴、密封环、轴套、轴承、轴封等零件组成。泵体与泵盖构成叶轮工作室,叶轮经过静平衡校验,用轴套和锁紧螺母固定。叶轮的轴向力通过叶片的对称布置来平衡,剩余轴向力由两端轴承承受。泵壳为水平中开,检修时不需拆卸电机和管路。与SA型泵相比,SAP型泵泵轴裸露部分均有轴套进行保护,延长了轴的使用寿命。
轴承 采用滚动轴承或滑动轴承;轴承装在泵体两端的轴承体内,用油脂或稀油润滑。轴封 采用软填料密封,也可用机械密封。
从电机端看为逆时针方向旋转,即吸入口在左、吐出口在右。根据需要也可生产为顺时针方向,订货时特别注明。
本型泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。本型泵的主要另件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外,其馀多为铸铁制成。泵体与泵盖构成叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承,轴承装在泵体两端的轴承体内,用黄油润滑,双吸密封环用以减少水泵压水室的水漏回吸水室。
水泵通过联轴器由电动机直接传动。轴封为软填料密封,为了冷却润滑密封腔和防止空气漏入泵内,在填料之间有水封环,水泵工作时小量高压水通过水封管流入填料腔起水封作用。

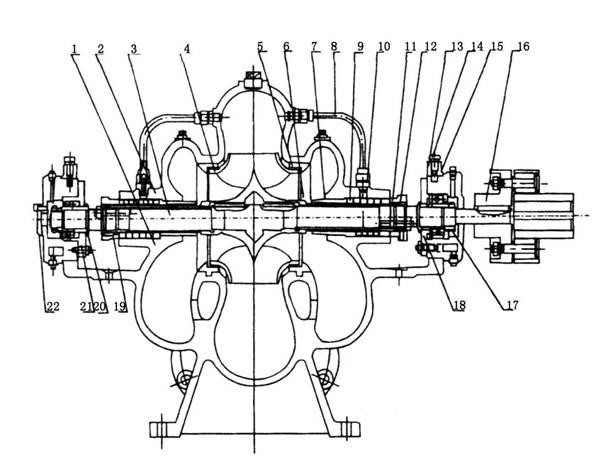

序号
名称
序号
名称
1
泵体
12
轴套螺母(右)
2
泵盖
13
轴承体
3
泵轴
14
固定螺栓
4
叶轮
15
轴承体压盖
5
双吸密封环
16
联轴器部件
6
轴套
17
圆螺母
7
填料套
18
轴承盖(甲)
8
水封管
19
轴套螺母(左)
9
填料
20
轴承挡圈
10
填料环
21
轴承盖(乙)
11
填料压盖
22
端盖
