BQW矿用隔爆型潜污泵
Product category:BQW矿业防爆潜污泵
Flow range:BQW矿用隔爆型潜污泵
Lift range:6-600m
Delivery temperature:0-50℃
Suction pressure:≤0.6Mpa
Sealed form:机封
Sealing material:合金
BQW系列矿用隔爆型潜污水电泵是按照安标字[2010]35号文进行要求及Q/SB 002-2011《煤矿用隔爆型潜污水电泵》标准；GB 3836.1—2010《爆炸性环境，第1部分：设备 通用要求》；GB 3836.2—2010《爆炸性环境，由隔爆外壳“d”保护的设备》标准要求设计生产的。它主要用于输送含悬浮煤粉的煤水。其使用范围，流量13m3/h~18600m3/h，扬程6~600m。其主要特点是电泵体积小，移动方便，便于安装，使用可靠。

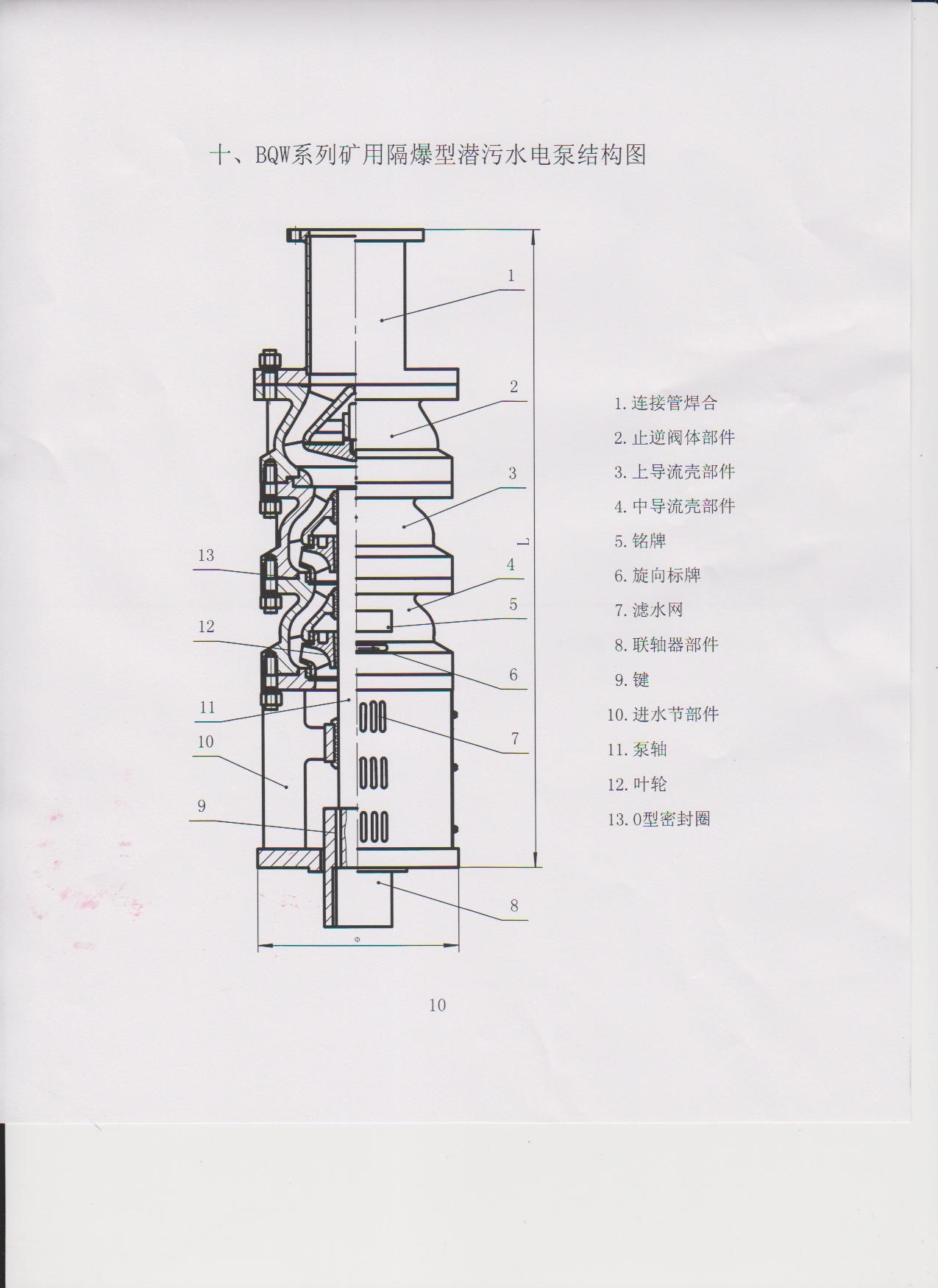

结构特征与工作原理
水泵叶轮采用闭式结构，其型式为离心式和混流式。壳体采用径向式导叶，水泵轴与电机轴采用套筒式联轴器连接；水泵进水节与电机连接段用螺栓连接，它具有同心度高，使用可靠等特点。
受篇幅限制部分型号参数未显示，如需完整参数请垂询400-101-0731
|
参 数 型 号 |
流量
m3/h |
扬程
m |
额 定 电 压 v |
同 步 转 速 r/min |
接 法
|
额定 功率kW |
电泵 效率 η% |
整机 质量 kg |
外 型 尺 寸 Mm |
出水 口径 mm |
|
BQW125-22×10-140 |
125 |
220 |
380/ 660
660/ 1140 |
3000 |
△/Y
|
140 |
53 |
938 |
φ340×4570 |
φ150 |
|
BQW125-22×11-160 |
242 |
3000 |
△/Y
|
160 |
53.7 |
1002 |
φ340×4835 |
φ150 |
||
|
BQW125-22×12-180 |
264 |
3000 |
△/Y
|
180 |
53.7 |
1080 |
φ340×5125 |
φ150 |
||
|
BQW125-22×13-180 |
286 |
3000 |
△/Y
|
180 |
53.7 |
1108 |
φ340×5305 |
φ150 |
||
|
BQW125-22×14-220 |
308 |
3000 |
△/Y
|
220 |
54 |
1238 |
φ340×5635 |
φ150 |
||
|
BQW125-22×15-220 |
330 |
3000 |
△/Y
|
220 |
54 |
1266 |
φ340×5815 |
φ150 |
||
|
BQW125-22×16-220 |
352 |
3000 |
△/Y
|
220 |
54 |
1295 |
φ340×5935 |
φ150 |
||
|
BQW140-15-11 |
140 |
15 |
3000 |
△/Y
|
11 |
48.5 |
150 |
φ235×1652 |
φ150 |
|
|
BQW140-15×2-22 |
30 |
3000 |
△/Y
|
22 |
50.7 |
210 |
φ235×2057 |
φ150 |
||
|
BQW140-15×3-30 |
45 |
3000 |
△/Y |
30 |
51 |
251 |
φ235×2367 |
φ150 |
||
|
BQW140-15×4-45 |
60 |
3000 |
△/Y
|
45 |
52.6 |
300 |
φ235×2797 |
φ150 |
||
|
BQW140-15×5-55 |
75 |
3000 |
△/Y |
55 |
53 |
343 |
φ280×2863 |
φ150 |
||
|
BQW140-15×6-63 |
90 |
3000 |
△/Y |
63 |
53 |
393 |
φ280×3128 |
φ150 |
||
|
BQW140-15×7-75 |
105 |
3000 |
△/Y
|
75 |
53.5 |
437 |
φ280×3403 |
φ150 |
||
|
BQW140-15×8-90 |
120 |
3000 |
△/Y
|
90 |
53.5 |
493 |
φ280×3533 |
φ150 |
||
|
BQW140-15×9-100 |
135 |
3000 |
△/Y |
100 |
53.5 |
550 |
φ280×3943 |
φ150 |
||
|
BQW140-15×10-120 |
150 |
3000 |
△/Y |
120 |
53.5 |
770 |
φ340×4452 |
φ150 |
||
|
BQW140-15×11-120 |
165 |
3000 |
△/Y |
120 |
53.5 |
788 |
φ340×4617 |
φ150 |
11
|
参 数 型 号 |
流量
m3/h |
扬程
m |
额定 电压 v |
同 步 转 速r/min |
接 法
|
额定 功率 kW |
电泵 效率 η% |
整机 质量 kg |
外 型 尺 寸 Mm |
出水 口径 mm |
|
BQW140-15×12-140 |
140 |
180 |
380/ 660
660/ 1140 |
3000 |
△/ Y
|
140 |
53.5 |
852 |
φ340×4887 |
φ150 |
|
BQW140-15×13-140 |
195 |
3000 |
△/ Y
|
140 |
53.5 |
870 |
φ340×5052 |
φ150 |
||
|
BQW140-15×14-160 |
210 |
3000 |
△/ Y
|
160 |
54.2 |
925 |
φ340×5302 |
φ150 |
||
|
BQW140-15×15-160 |
225 |
3000 |
△/ Y
|
160 |
54.2 |
943 |
φ340×5377 |
φ150 |
||
|
BQW200-20-22 |
200 |
20 |
3000 |
△/ Y
|
22 |
52.3 |
225 |
φ235×1950 |
φ150 |
|
|
BQW200-20×2-45 |
40 |
3000 |
△/ Y
|
45 |
54.2 |
306 |
φ235×2555 |
φ150 |
||
|
BQW200-20×3-63 |
60 |
3000 |
△/ Y
|
63 |
54.5 |
390 |
φ280×2751 |
φ150 |
||
|
BQW200-20×4-90 |
80 |
3000 |
△/ Y
|
90 |
55 |
482 |
φ280×3186 |
φ150 |
||
|
BQW200-20×5-100 |
100 |
3000 |
△/ Y
|
100 |
55 |
549 |
φ280×3461 |
φ150 |
||
|
BQW200-20×6-120 |
120 |
3000 |
△/ Y |
120 |
55 |
779 |
φ340×4000 |
φ150 |
||
|
BQW200-20×7-140 |
140 |
3000 |
△/ Y
|
140 |
55 |
852 |
φ340×4300 |
φ150 |
||
|
BQW200-20×8-160 |
160 |
3000 |
△/ Y
|
160 |
55.8 |
916 |
φ340×4580 |
φ150 |
||
|
BQW200-20×9-180 |
180 |
3000 |
△/ Y
|
180 |
55.8 |
994 |
φ340×4885 |
φ150 |
||
|
BQW200-20×10-220 |
200 |
3000 |
△/ Y
|
220 |
56 |
1124 |
φ340×5230 |
φ150 |
||
|
BQW200-20×11-220 |
220 |
3000 |
△/ Y
|
220 |
56 |
1152 |
φ340×5425 |
φ150 |
||
|
BQW320-22-37 |
320 |
22 |
3000 |
△/ Y |
37 |
55.4 |
246 |
φ235×2042 |
φ197 |
|
|
BQW320-22×2-75 |
44 |
3000 |
△/ Y |
75 |
57.4 |
367 |
φ280×2515 |
φ197 |
||
|
BQW320-22×3-120 |
66 |
3000 |
△/ Y |
120 |
57.4 |
667 |
φ340×3271 |
φ197 |
12
|
参 数 型 号 |
流量
m3/h |
扬程
m |
额定 电压 v |
同 步 转 速 r/min |
接 法
|
额定 功率 kW |
电泵 效率 η% |
整机 质量 kg |
外 型 尺 寸 mm |
出 水 口 径 mm |
|
BQW320-22×4-140 |
320 |
88 |
380/ 660
660/ 1140 |
3000 |
△/ Y |
140 |
57.4 |
736 |
φ340×3578 |
φ197 |
|
BQW320-22×5-180 |
110 |
3000 |
△/ Y |
180 |
58.4 |
844 |
φ340×3975 |
φ197 |
||
|
BQW320-22×6-220 |
132 |
3000 |
△/ Y
|
220 |
58.4 |
968 |
φ340×4327 |
φ197 |
||
|
BQW500-30-75 |
500 |
30 |
3000 |
△/ Y
|
75 |
59.3 |
431 |
φ280×2561 |
φ231 |
|
|
BQW500-30×2-160 |
60 |
3000 |
△/ Y
|
160 |
60 |
858 |
φ340×3595 |
φ231 |
||
|
BQW500-30×3-220 |
90 |
3000 |
△/ Y
|
220 |
60.3 |
1067 |
φ340×4145 |
φ231 |
1.安装使用本产品前务必通读产品使用说明书，严格按本说明书的规定进行安装和运行。
2.在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器。
3.泵外配接的启动保护和矿用移动式软电缆必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电。
4.电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。四芯电缆黑色为地线必须可靠接地。使用前，应检查定子绕组对机壳的绝缘电阻不低于150MΩ。
5.电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。
6.确认转向正确后，方能启动运转。
7.电泵运行时发生下列情况应立即停机检查，排除故障方可运行：
a) 热态绝缘电阻低于1MΩ，冷态绝缘电阻低于150MΩ；
b) 机组运行时发出异响或强烈振动时；
c) 电泵出水严重不足或不出水；
d) 三相电源有断相；
e) 电源电压不稳定或运行电流大于1.1倍额定值时。
8.电泵不允许空转，以免造成叶轮与泵壳口环干磨。
9.企业及用户不得随意更换安标受控零（元）部件。
1、 按泵铭牌要求检查所配电动机是否符合要求。
2、 卸下滤水网，从进水节处转动泵轴应灵活，不得有卡死现象。
3、 将电机上部放水塞卸下，将电机内充满清水，然后拧紧注水螺塞。
4、 绝缘电阻的检查
用1000伏兆欧表测量电动机引出线，对机壳及相互间的绝缘电阻应大于150兆欧，低于此值时不能运转使用。
5、 电缆线连接待包扎好后，测量其绝缘电阻不小于150 MΩ,而电缆接头应进行水压试验，其压力不小于1 MPa，且不能进水。
6、接好电源（不带水泵），瞬时点动运转，不得超过1秒钟，观察电动机转向是否与所配套的水泵转向一致。否则应调换电源任意两相接头。
7、水泵与电机的联接
a、先将套筒式联轴器与电机联接好，然后用改锥拧紧钉丝；
b、将水泵与电机联接好，用螺栓固定。
8、 当电泵潜入预定深度，应及时检查绝缘电阻，不低于150 MΩ方可起动电泵，并且每隔15天时间对电泵进行绝缘电阻检查。
9、按照铭牌要求连接好电源380V、660V或1140V配备必要的防爆接线盒及控制设备。
10、 电动机的起动
本系列电泵在电网许可条件下，允许全电压起动，否则采用降压起动。
11、 电动机正常运转后，观察运转电流是否符合铭牌要求，一般电流控制在0.9—1.05倍额定电流范围内,否则，用闸阀控制或调换所配套
17
水泵或电机。
|
故障现象 |
产生原因 |
排除方法 |
|
不出水，间接出水或出水少 |
1、电机未起动 2、管路堵塞 3、管路破裂 4、进水口堵死 5、吸水口露出水面 6、电泵反转 7、泵壳密封环，叶轮损坏 |
1、排除电路和故障 2、清除堵塞物 3、补焊或换管 4、清除堵塞物 5、停止上水 6、调换电源线相序 7、更换新件 |
|
电机不能起动并拌有嗡嗡声 |
1、其中一相断路 2、轴承抱轴 3、叶轮内有异物与泵体卡死 4、电压低 |
1、修复转子 2、修复或更换轴承 3、清除异物 4、调整电压 |
|
电流过大，电流表指针摆动 |
1、转子扫膛 2、轴与轴承相对转动不灵活 3、因止推轴承磨损严重，叶轮与密封环相磨 4、轴弯曲，轴承不同心 |
1、更换转子 2、更换或修理轴承 3、更换止推轴承
4、送制造厂修理 |
|
电机绕组对地绝缘电阻偏低 |
电机绕组及电缆接头或电缆有损伤 |
更换绕组修补接头或电缆 |
|
机组运行时剧烈震动 |
1、电机转子不平衡 2、水泵叶轮不平衡 3、连接螺栓松动 |
除连接螺栓松动可紧固外，其余故障送制造厂处理。 |
